BTA-Aufbohrwerkzeug

zurück Seite 1 des Tiefbohrlexikons

siehe auch AufbohrenAufbohrwerkzeug, mehrschneidiges Aufbohren,

Werkzeuge zum Aufbohren einer bereits vorhandenen Bohrung mit dem BTA-Verfahren. BTA-Aufbohrwerkzeuge gibt es im Durchmesserspektrum von ca. 20 - 1500 mm. Sie werden als einschneidige und mehrschneidige Werkzeuge eingesetzt. Mehrschneidige Aufbohrwerkzeuge benötigen vergleichsweise hohe Antriebsleistungen.

Auch die symmetrischen zweischneidigen Schälwerkzeuge gehören zu den Aufbohrwerkzeugen. In den USA werden zusätzlich einschneidige sog. “Reamers” eingesetzt, die lediglich die Randzone (ca. 2-3/10 mm) einer Bohrung zerspanen.

Nachfolgend sind einige BTA-Aufbohrwerkzeuge dargestellt.

Einschneidiger BTA-Aufbohrkopf Ø ca. 100 mm

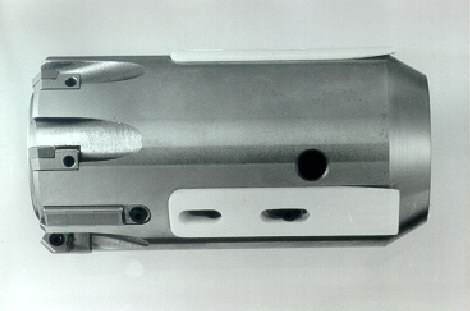

Mehrschneidiger BTA-Aufbohrkopf Ø ca. 100 mm

Einschneidiger BTA-Aufbohrkopf, ziehend
Ø ca. 100 mm

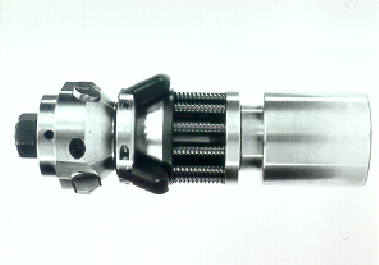

Mehrschneidiger BTA-Aufbohrkopf, ziehend
Ø ca. 100 mm, nachgiebige Führungselemente

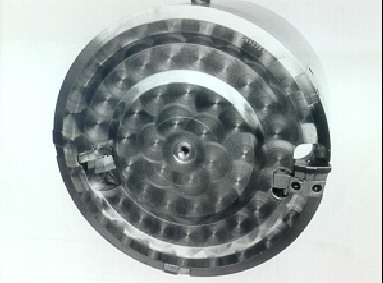

Einschneidiges BTA-Aufbohrwerkzeug Ø 500 mm,
Schneide geteilt

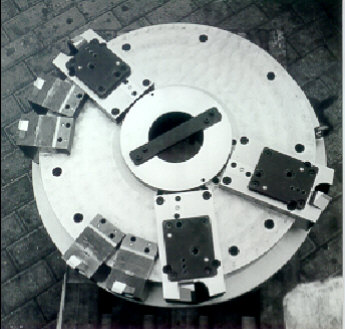

Mehrschneidiges BTA-Aufbohrwerkzeug,
Mehrbereichskopf, größter Ø ca. 1000 mm
