Laterne

zurück Seite 1 des Tiefbohrlexikons

spezielle Baugruppe am Werkstückspindelkasten einer Tiefbohrmaschine, die für bestimmte Anwendungen des BTA-Tiefbohrens benötigt wird.

Beim Schälen und Glattwalzen und beim Aufbohren mit einem Ziehaufbohrwerkzeug wird die Laterne anstelle eines Spannfutters an die Spindel des Hauptspindelkasten montiert. Über die Werkstückaufnahme trägt die Laterne das Werkstück.
Eine Laterne hat je nach Bauart eine verschließbare Gehäuseklappe oder im Inneren einen abnehmbaren Abdichttopf, so dass die Möglichkeit besteht, Werkzeuge vom Bohrrohr zu entfernen (früher häufig
Schälwerkzeuge die ohne hydr. Rückzug ausgerüstet waren) oder aber Werkzeuge zu montieren (Ziehaufbohrwerkzeug).

Die Laterne kann bei Bedarf eine Ziehaufbohrbuchse aufnehmen. Wenn zusätzlich eine Abdeckhaube verwendet wird, kann eine geöffnete Laterne auch als Auslass für das Späne-KSS-Gemisch dienen, z.B. bei Schäl- operationen oder bei speziellen Aufbohroperationen wie das Auskammern

Spannmutter mit Spannbolzen

Gehäuse

Zwischenflansch

Aufnahmeflansch

Zwischenbuchse

Werkstückaufnahme

Ziehaufbohr-
buchse

Futterflansch

Bedienungs-
öffnung (2x)

Abdichttopf

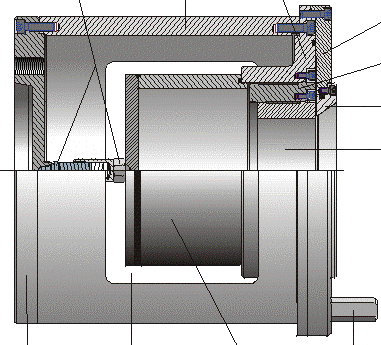

Laterne für das BTA-Tiefbohren

Mitnehmer
