Nachschliff

zurück Seite 1 des Tiefbohrlexikons

Tiefbohrwerkzeuge mit eingelöteten Wirkelementen (Schneide(n), Führungsleisten, z.B. die  ELB-VHM-Köpfe und BTA-T-Plattenköpfe) können, nachdem sie im Betrieb das definierte Standzeitende bzw. Verschleisskriterium erreicht haben, nachgeschliffen werden. Eine Ausnahme bilden sog. Einwegköpfe, die nach einmaligem Gebrauch nicht mehr verwendet werden.

Nachschliff von ELB-Tiefbohrwerkzeugen
(Nachschliffservice: Kontakt mit der
BGTB GmbH aufnehmen)

Die Werkzeuge, die nachgeschliffen werden, müssen rechtzeitig aus dem Bohrbetrieb entnommen werden. Der Verschleiss, insbesondere der Führungsleistenverschleiss, wächst bei bereits vorhandenen größerem Verschleiss sehr schnell und sehr stark an. Die Anzahl der möglichen Nachschliffe wird dann drastisch verringert.

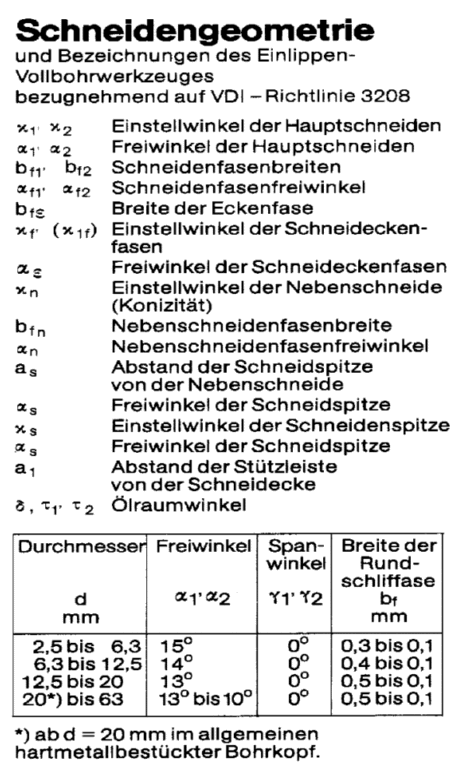

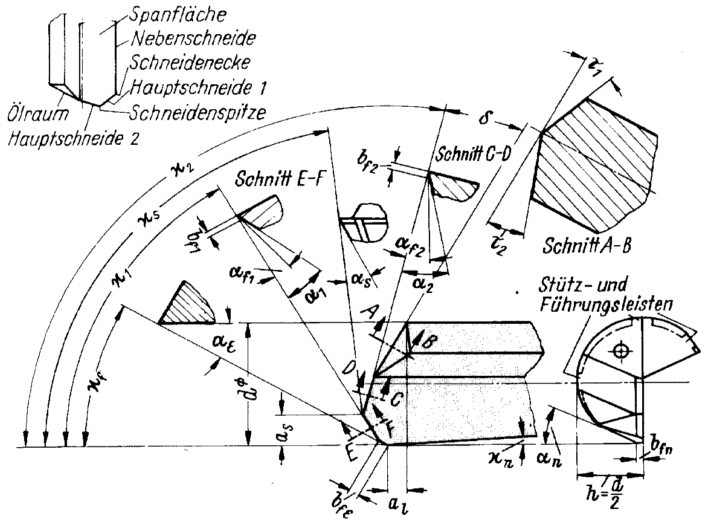

Link zur Detallierten Beschreibung von Elementen der ELB- Tiefbohrwerkzeuge und zu den Bezeichnungen ihrer Winkel.

Einlippen-Tiefbohrwerkzeuge werden an der Stirnseite nachgeschärft. Dies kann von Schleifdiensten der Werkzeughersteller oder vom Anwender selbst durchgeführt werden. Letzteres wird durch spezielle Schärfapparate, die z.B. von den Werkzeugherstellern bezogen werden können, erleichtert.

Sind häufig ELB-Tiefbohrwerkzeuge nachzuschleifen, dann empfiehlt es sich, eine Doppel-Diamantscheibe einzusetzen. Dies hat den Vorteil, dass mit dem äusseren, rauhen Diamantbelag der Verschleiss grob weggeschliffen und mit dem inneren, mit feinem Korn versehenen Belag, die Freifläche geschlichtet werden kann. Die Schleifbearbeitung erfolgt normalerweise trocken.

Beachtet werden muß, dass die ELB-Werkzeuge eine Konizität aufweisen (je nach Typ ca. 1:2000 - 1:400).  Die Bohrer werden also bei 10 mm Nachschlifflänge im Durchmesser um ca.  0,005 - 0, 0125 mm kleiner.



Nachschliff von BTA-Tiefbohrwerkzeugen

Der Nachschliff von gelöteten BTA-Tiefbohrwerkzeugen ist komplexer als der von ELB-Bohrern. Er wird üblicherweise von den Werkzeugherstellern bzw. von speziellen Nachschliff-Service Unternehmen durchgeführt.

Adressen sind von der BGTB GmbH zu erhalten.
